ВС1-24 вакуумски прекидач је опрема за затворене просторе за називни напон 24кВ, трофазни АЦ 50Хз. Погодан је за заштиту и контролу електричне опреме у индустријским и рударским предузећима, електранама и трафостаницама. Овај тип прекидача је у складу са националним стандардима и ИЕЦ стандардима, са нивоима перформанси који достижу М2-Е2-Ц2.

Прекидач има композитни изоловани цилиндар, рад са опругом за складиштење енергије и вијчани погон. Карактерише га компактна величина и поуздан рад. Поред тога, може се лако прилагодити на расклопну опрему, испуњавајући захтеве "Фиве Превентион" за разводне уређаје.

Спецификације производа

СпецификацијаSхеет

бр.	Име	Јединица	Подаци
1	Називни напон	кВ	24
2	Називна фреквенција	Хз	50/60
3	ОцењеноCуррент	A	630/1250/1600/2000/2500/3150/4000
4	ОцењеноPовер FрекуенциWитхстандVолтаге	кВ	65
5	ОцењеноLмуњеIимпулсWитхстандVолтаге	кВ	125
6	ОцењеноSхорт-CирцуитBреакингCуррент	кА	25/31.5/40
7	Оцењено Sхорт-CирцуитMакингCтренутно (Pеак)	кА	63/80/100
8	ОцењеноWитхстандCтренутно (Pеак)	кА	63/80/100
9	ОцењеноDуратион офSхорт-Cирцуит	s	4
10	ОперативниCицлес атRатедSхорт-CирцуитBреакингCуррент	Циклуси	E2
11	МеханичкиEиздржљивост	Тимес	10000
12	Стандард ОператингSекуенце	-	О-0.3с-ЦО-180с-ЦО O-180с-ЦО-180с-ЦО
13	Дозвољено WухоTхицкнесс офCонтацт	мм	Мање или једнако 3

МеханичкиCкарактеристике

бр.	Име	Јединица	Подаци
1	Размак измеђуПремештено и поправљено Cонтацт	мм	12±1
2	КонтактОвертравел	мм	3.5±0.5
3	ПросечноCгубљењеSпеед	m/s	0.7±0.2
4	ПросечноOпенингSпеед (AверагеSпеедпрвог отварањаат6мм)	m/s	1.2±0.3
5	ОцењеноCонтацт Притисак	N	3100±200N(25кА/31.5кА) 4800±300N(40кА)
6	Време затварања	мс	35-70
7	Време отварања	мс	20-50
8	КонтактBунцањеDуратион атCгубљењеOперација	мс	Мање или једнако3
9	Не-Систовременост офЗатварање/Oпенинг Операцијеод 3-Pхасе	мс	Мање или једнако 2

Предности производа

ВС1-24 вакуумски прекидач има много предности:

Перформансе прекидача

E2-C2-M2

Стабилност и поузданост

Усвојен је најзрелији опружни механизам интегрисан у оквир, са преко 20 година искуства у коришћењу на тржишту, обезбеђујући сигурност, поузданост и високу препознатљивост на тржишту.

Одличне перформансе изолације

Главно проводно коло усваја АПГ композитни изоловани цилиндар високе чврстоће од епоксидне смоле, који премашује ИЕЦ стандард у погледу перформанси изолације.

Широк спектар примена

Погодан је за 24кВ дистрибутивне системе и може се користити у 10кВ и свим окружењима испод 4500 метара надморске висине, покривајући радну температуру од -40 степени до 40 степени.

Апликације производа

ВС1-24 вакуумски прекидач има много примена:

електране

Подстанице

Индустријска и рударска предузећа

10кВ дистрибутивни системи у висинским регионима

Цртеж контуре производа

VS1-24 Vacuum Circuit Breaker manufacturer

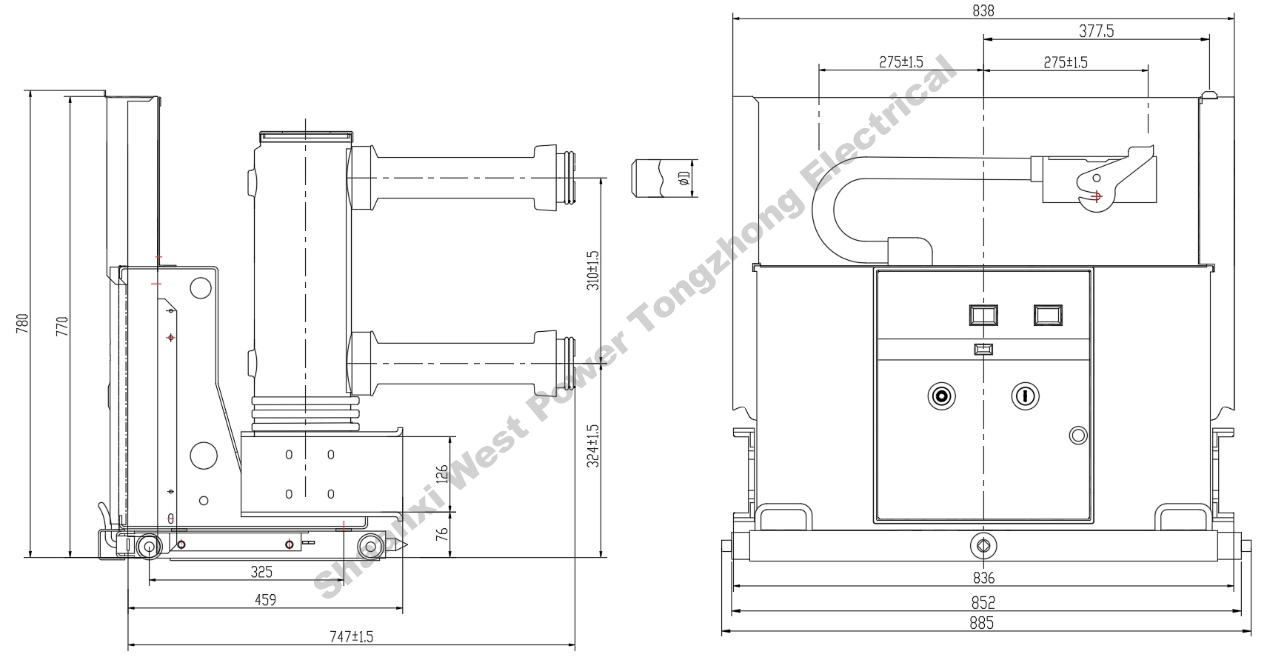

Слика 1: Оквирни цртеж типа који се може извући (називна струја мања или једнака 1600А)

Називна струја (А)	630	1250	1600
Називна струја прекида кратког споја (кА)	25; 31.5
Одговарајућа димензија фиксног контакта (мм) Д	φ35	φ49	φ55

VS1-24 Vacuum Circuit Breaker factory

Слика 2: Оквирни цртеж типа који се може извући (називна струја 2000А~3150А)

Називна струја (А)	2000	2500	3150
Називна струја прекида кратког споја (кА)	25; 31.5
Одговарајућа димензија фиксног контакта (мм) Д	φ79	φ109	φ109
