24кВ вакуумски прекидач за вакуумски прекидач је критична компонента високонапонских прекидача у 24кВ системима. Његова примарна функција је да искористи одлична изолациона својства вакуума унутар цеви за брзо гашење лука и потискивање струје када се прекине коло средњег до високог напона. Овај процес помаже у спречавању несрећа и неочекиваних инцидената. Вакумски прекидач се углавном користи у системима за контролу преноса и дистрибуције енергије.

Спецификације производа

Спецификација

бр.

Име

Јединица

Подаци

Волтаге Параметерс

1	Називна учесталост (фр)	Хз	50/60
2	Називни напон (Ур)	кВ	24
3	Називни краткотрајни (1 мин) Издржљиви напон фреквенције снаге (Уд)	кВ	65
4	Називни отпорни напон муње (врх) (навише)	кВ	125

Цуррент Параметерс

1	Називна струја (Ир)	A	630/1250/1600/2000/2500
2	Називна струја прекида кратког споја (Исц)	кА	25/31.5
3	Радни циклуси при називној струји прекида кратког споја	Циклуси	30
4	Називна краткотрајна отпорна струја (Ик)	кА	25/31.5
5	Називно трајање кратког споја (тк)	s	4
6	Називна отпорна струја (врх) (Ип)	кА	63/80
7	Називна струја кратког споја (ИМЦ)	кА	63/80
8	Називна струја кратког споја једносмерне компоненте	%	40
9	Стандардна радна секвенца	мм	О-0.3с-ЦО-180с-ЦО О-180с-ЦО-180с-ЦО (већи или једнак 40кА)

Механички параметри

1	Маса покретних делова	кг	1.1~2.5
2	Самозатварајућа сила контакта	N	100±40~230±100
3	Називни контактни притисак	N	2500±200~3200±100

Захтеви за механичке карактеристике прекидача

1	Размак између премештеног и фиксног контакта	мм	15±1
2	Просечна брзина отварања (од 75% контактног размака до затвореног положаја контакта)	m/s	1.5±0.2
3	Просечна брзина затварања (од 30% контактног размака до контакт затвореног положаја)	m/s	0.8±0.2
4	Контакт Цлосинг Боунце Тиме	мс	Мање или једнако 2
5	Не-истовременост затварања и отварања контаката	мс	Мање или једнако 2
6	Амплитуда одскока при отварању контакта	мм	Мање или једнако 2

Животни век

1	Период складиштења	Године	20
2	Механичка издржљивост	Тимес	10000
3	Дозвољена дебљина истрошености контакта	мм	3

Предности производа

Снажна способност гашења лука

У вакуумском окружењу, лук се лако гаси, омогућавајући брз и ефикасан прекид струјног кола са високим прекидним капацитетом.

Висок ниво изолације

Вакум нуди одлична изолациона својства, способна да издржи високе напоне, обезбеђујући безбедан рад кола.

Лонг Лифе

Унутрашња структура је једноставна, без проблема са оксидацијом који би могли да утичу на контакте, што резултира дугим механичким и електричним веком.

Компактан и лаган

Подржава дизајн мање, компактније опреме.

Лако одржавање

У основи није потребно посебно одржавање, а поузданост рада је висока.

Без опасности од експлозије, без загађења

Током рада не постоји опасност од експлозије и не емитују се штетни гасови или материје, што га чини еколошки прихватљивим.

Лов Ноисе

Производи минималну буку током рада.

‌Апликације производа

24кВ вакуумски прекидач за вакуумски прекидач се широко користи у 24кВ дистрибутивним системима у различитим индустријама као што су металургија, рударство, нафта, хемијско инжењерство, железница, емитовање, комуникације и индустријско високофреквентно грејање.

Цртеж контуре производа

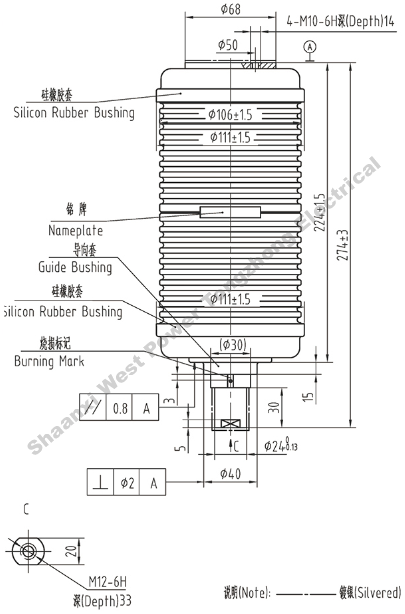

24kV Vacuum Interrupter for Vacuum Circuit Breaker manufacturer

630A-1600A

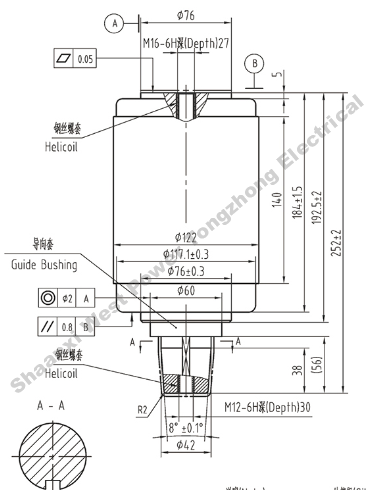

24kV Vacuum Interrupter for Vacuum Circuit Breaker factory

2000A-3150A(Користи се за уграђени стуб)
