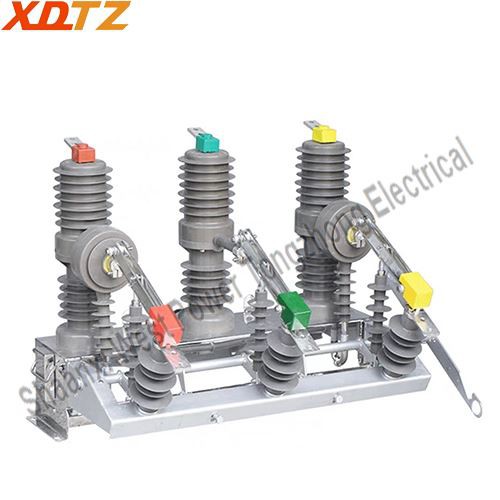

ЗВ 32-24 Вакуумски прекидач у вакууму (у даљем тексту је уређај) је уређај за контролу и заштиту који се користи у трофазној мрежи средње напомена од 24кВ, 50Хз. Примарно се користи за пребацивање и прекид струје оптерећења, преоптерећења струја и струја кратког споја у далеководима о преносу електричне енергије. Погодан је за употребу у подстаницама и индустријским и рударским системима за дистрибуцију предузећа за заштиту и контролу.

Овај прекидач садржи монтирану монтирање пола, суво типа са поузданом изолацијом, дугом електричном веком и без одржавања. Посебно је погодан за апликације које захтевају честе операције. Идеалан је и за уградњу у решетке за сеоналне снаге са ограниченим могућностима одржавања и поправка. Прекидач круга такође може да функционише као пресјека у моћној мрежи и када је опремљен контролером, може постићи аутоматизацију дистрибутивне мреже.

Спецификације производа

Спецификација Sхерет

Снимање бр.	Назив	Јединица	Подаци
1	Називни напон	кв	24
2	Називна фреквенција	Хз	50
3	ОцијењенCуруд	A	630/1250
4	ОцијењенPдугачки FдовршавањеWитхстандVолтаге	кв	50(Преко празнина контаката) / 65(На земљу)
5	ОцијењенLишчинитиnингIмпулсеWитхстандVолтаге	кв	95
6	ОцијењенSХорт-CирчјиBрезањеCуруд	ка	25
7	Оцијењен SХорт-CирчјиMакингCУррент (PЕАК)	ка	63
8	ОцијењенWитхстандCУррент (PЕАК)	ка	63
9	ОцијењенDуранцеSХорт-Cирчји	s	4
10	Који радиCицлес наRатедSХорт-CирчјиBрезањеCуруд	Пролаз	30
11	МеханичкиEзаклоност	Пролаз	10000
12	Стандардни радSуједначеност	-	О -0. 3с-цо {3}} с-цо
13	Допуштено WухоTштуцањеCона	мм	Мање од или једнако 3

МеханичкиCхарактеристике

Снимање бр.	Назив	Јединица	Подаци
1	Одобрење измеђуПомерио и поправљен Cона	мм	12±1
2	КонтактОвертравел	мм	3±1
3	ПросекCгубитакSодбити	m/s	0.5-0.9
4	ПросекOпроливаSодбити (AверагеSодбитипрвог отварањау6мм)	m/s	1.1-1.7
5	ОцијењенCона Притисак	N	2000±200N
6	Време затварања	МС	25-80
7	Време отварања	МС	20-50
8	КонтактBунцеDуранце наCгубитакOперати	МС	Мање или једнако 2
9	Не-симултанети одЗатварање /Oпролива Операције3-Pхасе	МС	Мање или једнако 2
10	ОТПОРА ГЛАВНОГ КРВА	uΩ	Мање од или једнако100

Предности производа

ЗВ 32-24 Вакуумски монтирани прекидач на отвореном има много предности:

Схелл је израђена од висококвалитетне нерђајућег челика или обичне челичне плоче, која се третира са процесом АНЦРОМЕТ анти-рђе, а затим прскана лаком отпорним на УВ. Производ има одличну отпорност на корозију, отпорност на распршивање соли и друге перформансе отпорности на животну средину.

Изолациони део користи композитне изолационе материјале епоксидне смоле и силиконске гуме, са високом оценом изолације, снажне способности против загађења, отпорност на озон, отпорност на УВ, хидрофобност и отпорност на високе и ниске температуре. Кутија не садржи трансформаторско уље или СФ6 гас, испуњавање захтева за трансформацијом без уља и заштиту животне средине.

Радни механизам је опружни радни механизам, са ручним и електричним опцијама. Уређај за избегавање даљинског управљача и струја инрусх-а могу се инсталирати ако је потребно .. Потребно је потребно напајање спољним напајањем није више од 70В, што је лако опремити резервном извором напајања. Јединствено дизајнирани пуфер има одличне перформансе, минималан скок и ниску буку.

Комора за гашење АРЦ-а користи посебну технологију лемљења од нехрђајућег челика, елиминирајући потребу за електроплатом. Квалитет заваривања је висок, стабилан, поуздан и има малу брзину цурења. Процес производње користи посебну керамичку формулу метализације и напредну технологију метализације керамике, осигуравајући протеривање пролаза. Затезна чврстоћа је већа од 130 МПа, а заптивање је завршено у једној операцији.

Тренутни трансформатор користи висококвалитетни магнетни материјали и композитну изолацију епоксидне смоле и силиконске гуме. Има предности великог капацитета, високе динамичке топлотне стабилности вишеструке, високе тачности, операције без одржавања и велику поузданост.

Према потребама корисника, може се упарити са одговарајућим контролером да би се формирао аутоматски реклион или пресјека, што га чини идеалним уређајем за постизање аутоматизације дистрибутивне мреже.
